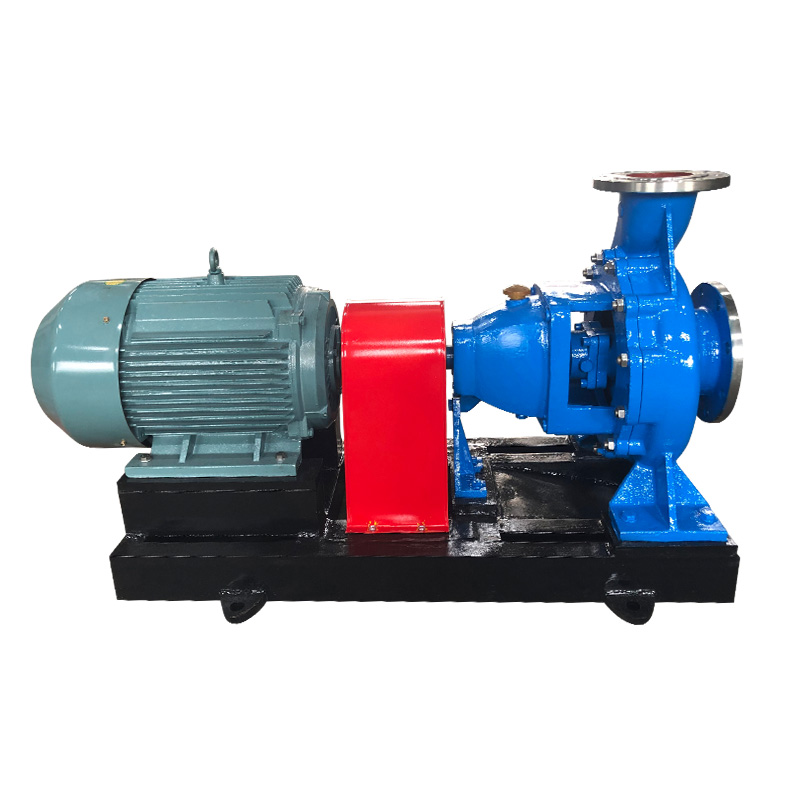

Hangi Özellikler Güvenilir Bir Petrokimya Proses Pompasını Tanımlar?

Optimumun seçilmesi Petrokimya Proses Pompası Akışkanlar dinamiği, malzeme bilimi ve endüstri uyumluluk standartlarının derinlemesine anlaşılmasını gerektirir. Mühendislik satın alma ekipleri ve tesis operatörleri için teknik özellikler, zorlu kimyasal işleme ortamlarında operasyonel güvenilirliği, bakım aralıklarını ve toplam yaşam döngüsü maliyetlerini belirler. Bu kapsamlı kılavuz, endüstriyel uygulamalar için özel olarak tasarlanmış kritik seçim kriterlerini, uyumluluk çerçevelerini ve gelişmiş pompa teknolojilerini incelemektedir.

Endüstri Standartları ve Uyumluluk Çerçeveleri

API 610 ve ANSI/ASME Standartları

Petrol ve kimya endüstrileri, güvenlik ve değiştirilebilirlik sağlayan sıkı ekipman standartları altında faaliyet göstermektedir. Bu çerçeveler arasındaki ayrımı anlamak, spesifikasyon geliştirme için çok önemlidir.

API 610 proses pompası spesifikasyonları Petrol, petrokimya ve doğal gaz uygulamalarındaki ağır hizmet tipi santrifüj pompaları yönetir. Bu standart, aşağıdakiler için özel gereksinimleri olan sağlam yapıyı vurgular:

• Askılı (OH), yataklar arası (BB) ve dikey askılı (VS) pompa tipleri
• Hayırminal koşullarda minimum 25.000 saat (3 yıl) rulman ömrü
• İzin verilen maksimum çalışma basıncının minimum 50 psi üzerinde derecelendirilmiş çelik döküm veya alaşımlı muhafazalar
• API 682 mekanik salmastralara uygun salmastra haznesi boyutları

ANSI/ASME B73.1 spesifikasyonları Aşağıdakilere odaklanarak kimyasal uygulamalara yönelik yatay uçtan emmeli pompaları ele alın:

• Üreticiler arasında boyutsal değiştirilebilirlik
• Boruları bozmadan rotorun çıkarılmasını sağlayan arkadan çekilebilir tasarımlar
• Harici conta ayarlama yetenekleri
• Basınç değerleri genellikle 24 bar (350 psi) ve 300°C (572°F) ile sınırlıdır

150°C'nin üzerindeki hidrokarbonları veya 20 bar'ı aşan basınçları işleyen tesisler için, API 610 proses pompası spesifikasyonları gerekli güvenlik marjlarını ve malzeme bütünlüğünü sağlayın.

Aşındırıcı Ortamlar için Malzeme Seçimi

Petrokimya ortamları, yıkıcı arızaları önlemek için hassas malzeme eşleştirmesi gerektirir. Ortak alaşım özellikleri şunları içerir:

• 316L paslanmaz çelik : 50 ppm'in altındaki hafif asitler ve klorür ortamları için standart
• CD4MCu (ASTM A890 Sınıf 1B) : Deniz suyu ve klorür hizmetleri için üstün çukurlaşma direnci eşdeğeri (PREN > 33) sunan dubleks paslanmaz çelik
• Hastelloy C-276 : Islak klor ve sülfürik asit dahil ortamları oksitleyici ve indirgeyici için nikel-molibden alaşımı
• Titanyum Sınıf 2 : Klorür ortamlarında olağanüstü korozyon direnci, maksimum 315°C ile sınırlıdır
• 2205/2507 dubleks paslanmaz çelikler : PREN 35-40'a sahip süper östenitik alaşımlara uygun maliyetli alternatifler

Farklı metaller proses sıvılarıyla aynı anda temas ettiğinde malzeme seçiminde galvanik uyumluluk dikkate alınmalıdır.

Santrifüj Pompa Tasarım Konfigürasyonları

Asılı ve Rulmanlar Arası Düzenlemeler

kimya tesisi için santrifüj pompa seçim temel olarak hidrolik gereksinimlere ve bakım erişilebilirliğine bağlıdır.

Askılı (OH) pompalar pervaneyi mil ucuna, yatakların ötesinde dirsekli şekilde konumlandırın:

• 300 metreye kadar başlıklar için tek kademeli konfigürasyonlar
• Temel gereksinimlerini azaltan kompakt ayak izi
• Motora veya borulara zarar vermeden rotorun çıkarılmasını sağlayan arkadan çekilebilir tasarımlar
• Sınırlamalar: Yüksek spesifik hızlarda şaft sapması kısıtlamaları

Yataklar arası (BB) pompalar Pervaneyi iki yatak yuvası arasında destekleyin:

• Tek aşamalı (BB1) veya çok aşamalı (BB3, BB4, BB5) konfigürasyonlar
• Ana boruları bozmadan incelemeyi mümkün kılan eksenel olarak bölünmüş muhafazalar
• Daha yüksek radyal ve itme yük kapasitesi
• 1.000 m³/saat'i aşan akışlar veya 400 metrenin üzerindeki düşüler için gereklidir

Hidrolik Performans Optimizasyonu

En iyi verimlilik noktası (BEP) seçimi, uzun vadeli güvenilirliği belirler. BEP akışının %80-110'unun üzerinde çalışmak şunları yaratır:

• Rulman aşınmasını artıran radyal itme yükleri
• Pervane kavitasyonuna neden olan devridaim
• Salmastra yüzeyi salgı toleranslarını aşan mil sapması

Spesifik hız (Ns) hesaplamaları pervane geometrisi seçimini yönlendirir:

Ns = N × √Q / H^0,75

Burada N = dönme hızı (dev/dak), Q = akış hızı (m³/saat), H = kademe başına yük (m)

• Ns 500-1.500: Yüksek düşülü, düşük akışlı uygulamalar için radyal çarklar
• Ns 1.500-5.000: Orta seviye uygulamalar için karışık akışlı çarklar
• Ns 5.000-10.000: Yüksek akışlı, alçak başlıklı hizmetler için eksenel akışlı çarklar

Sızdırmazlık Teknolojileri ve Emisyon Kontrolü

Mekanik Salmastra Yapılandırmaları

Çevre düzenlemeleri ve güvenlik gereksinimleri, gelişmiş sızdırmazlık çözümlerini yönlendirmektedir. Petrokimya Proses Pompası uygulamalar.

Tekli mekanik contalar Plan 11 (pompa tahliyesinden salmastra odasına devridaim) veya Plan 13 (pompa emişine devridaim) boru düzenlemeleri ile tehlikesiz, toksik olmayan hizmetlere uygundur.

Çift basınçsız conta (Düzenleme 2) Plan 52 (dolaşımlı harici rezervuar) veya Plan 53A (basınçlı bariyer sıvısı) kullanarak tehlikeli sıvılar için yedek muhafaza sağlayın.

Çift basınçlı contalar (Düzenleme 3) Plan 53B (dolaşımdaki bariyer sıvısı sistemi) veya Plan 53C'yi (piston akümülatör basınçlandırması) kullanarak uçucu organik bileşikler (VOC'ler) ve toksik kimyasallar için sıfır emisyon kapasitesi sunar.

Manyetik Tahrik Teknolojisi

Manyetik tahrikli petrokimya pompası konfigürasyonlar, senkronize manyetik bağlantı yoluyla mekanik contaları tamamen ortadan kaldırır:

• Muhafaza kabuğu : Proses akışkanını atmosferden ayıran Hastelloy C veya titanyum yapı
• Manyetik malzemeler : 350°C'ye kadar sıcaklıklar için Samaryum-kobalt (SmCo), 150°C ile sınırlı neodimyum-demir-bor (NdFeB)
• Girdap akımı kayıpları : Metalik muhafaza kabukları sirkülasyon gerektiren ısı üretir; metalik olmayan (seramik) kabuklar kayıpları ortadan kaldırır ancak basınç değerlerini sınırlar
• Kuru korumayı çalıştırın : Kavitasyon veya kuru çalışma sırasında ciddi arızaları önlemek için gereklidir

Güç aktarım verimliliği %85-95 aralığında olup, kayıplar muhafaza kabuğunun ısınması olarak ortaya çıkar ve 15-30°C sıcaklık artışı hesaplamaları gerektirir.

Özel Uygulamalar ve Aşırı Koşullar

Yüksek Sıcaklık Proses Tasarımı

Yüksek sıcaklık proses pompası üreticisi yetenekleri 400°C'yi aşan termal genleşme zorluklarını ele alır:

• Merkez çizgisi desteği : Termal büyüme sırasında hizalamayı korur; API 610'a göre 175°C'nin üzerinde zorunludur
• Esnek boru bağlantıları : Pompa gövdesine aşırı kuvvet iletmeden nozül yüklerini karşılayın
• Soğutma ceketleri : 300°C'nin üzerindeki sıvılarla çalışırken rulman yatağı sıcaklıklarını 80°C'nin altında tutun
• Sıcak hizalama prosedürleri : İlk soğuk hizalamanın ardından kaplin hizalamasını çalışma sıcaklığında doğrulayın

rmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Kriyojenik ve Çok Aşamalı İşleme

Sıvılaştırılmış doğal gaz (LNG) ve kriyojenik kimyasal hizmetler şunları gerektirir:

• Genişletilmiş kaporta tasarımları : Soğuk proses sıvısını ortam sıcaklığındaki yataklardan ve contalardan izole edin
• Malzeme kırılganlığının doğrulanması : Minimum tasarım sıcaklıklarında Charpy darbe testi
• Gaz taşıma çarkları : %15-30 gaz hacmi fraksiyonlarını yöneten özel indüktör tasarımları veya açık çarklar

Bakım Stratejileri ve Bileşen Yönetimi

Kestirimci Bakım Uygulaması

Durum izleme teknolojileri, kritik durumlarda onarımlar arasındaki ortalama süreyi (MTBR) uzatır Petrokimya Proses Pompası varlıklar:

• Titreşim analizi : ISO 10816 hız sınırları (büyük pompalar için 4,5 mm/s, daha küçük üniteler için 7,1 mm/s) rulman bozulmasını ve pervane dengesizliğini tespit eder
• Salmastra haznesi basıncı/sıcaklık izleme : Salmastra yüzeyi aşınmasının veya yıkama hattı tıkanmasının erken tespiti
• Mevcut imza analizi : Motor yükü değişimleri yoluyla pompa çalışma noktasının BEP'den sapmasını tanımlar
• Kızılötesi termografi : Rulmanların aşırı ısınmasını ve yağlama arızalarını tespit eder

Yedek Parça Envanteri ve Değiştirilebilirlik

ANSI kimyasal pompa tamir parçaları Çok kaynaklı tedariki mümkün kılan boyutsal standardizasyondan yararlanın:

• Kritik yedekler : Şaft, yataklar, mekanik salmastra, gövde aşınma halkaları, pervane (özel alaşımlar için teslim süreleri 12-18 ay)
• Önerilen yedek parçalar : Contalar, O-ringler, conta yüzeyleri, kaplin elemanları
• Sermaye yedekleri : Komple rotor montajı, yüksek değerli hizmetler için gövde

API 610 pompalar, özel mühendislik nedeniyle üreticiye özel bileşenler gerektirir; bu da uzun vadeli tedarikçi ilişkileri ve kapsamlı yedek parça anlaşmaları gerektirir.

Tedarik ve Satıcı Değerlendirmesi

Teknik Teklif Değerlendirme Kriterleri

Kapsamlı tedarikçi değerlendirmesi kimya tesisi için santrifüj pompa satın alma şunları içerir:

• Hidrolik doğrulama : NPSH doğrulaması ve titreşim ölçümü dahil, ISO 9906 Sınıf 1 veya 2'ye göre tanıklı performans testleri
• Malzeme sertifikası : Kimyasal bileşim ve mekanik özelliklere sahip değirmen test raporları (MTR'ler), kritik alaşımlar için pozitif malzeme tanımlaması (PMI)
• Kalite yönetimi : ISO 9001 sertifikası, ASME Bölüm IX'a göre kaynak nitelikleri, NDE prosedürleri (radyografi, ultrasonik, boya penetrantı)
• Dokümantasyon : API 610 veri sayfaları, performans eğrileri, kesit çizimleri, bakım kılavuzları, yedek parça listeleri

Yaşam Döngüsü Maliyet Analizi

Toplam sahip olma maliyeti hesaplamaları, enerji tüketimine ve bakıma, ilk sermaye harcamalarına göre öncelik verir:

LCC = C_başlangıç C_enerji C_bakım C_üretim_kaybı - C_artık

Enerji maliyetleri genellikle sürekli çalışan pompaların toplam yaşam döngüsü maliyetlerinin %75-85'ini temsil eder. Maddi tazminat hükümleri içeren verimlilik garantileri (tipik olarak %0,5-1,0 verimlilik eksikliği cezaları) satın alma çıkarlarını korur.

Şirket Profili: Jiangsu Huanyu Chemical New Materials Co., Ltd.

1987 yılında kurulan Jiangsu Huanyu Chemical New Materials Co., Ltd., 100'ün üzerinde teknik ve üretim personeliyle endüstriyel pompa sektöründe uzman bir üretici olarak faaliyet göstermektedir. Şirket, makine imalatını, ısıl işlemeyi, soğuk işlemeyi ve hassas döküm yeteneklerini birleşik bir üretim çerçevesinde birleştiriyor.

product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, manyetik tahrikli petrokimya pompası üniteler, kendinden emişli pompalar ve boru hattı pompaları.

se product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Yangtze Nehri üzerinde, Jiangyin Yangtze Nehri Köprüsü'ne yakın bir konumda bulunan tesis, yurt içi ve uluslararası dağıtım için stratejik lojistik avantajlara sahiptir.

Sıkça Sorulan Sorular (SSS)

Petrokimya uygulamalarında API 610'u ANSI pompa standartlarından ayıran şey nedir?

API 610 proses pompası spesifikasyonları rafineri hizmetleri için daha ağır yapı, daha yüksek basınç değerleri (24 bar'a karşı 200 bar'a kadar) ve özel malzeme gerekliliklerini zorunlu kılar. API 610, minimum çelik döküm yapı, 60'ın altında L3/D4 oranlarına sahip sert şaft tasarımı ve API 682 mekanik salmastralar için boyutlandırılmış salmastra hazneleri gerektirir. ANSI pompaları, daha düşük basınçlarda genel kimyasal hizmet için boyutsal değiştirilebilirlik ve geri çekilebilir tasarımlara vurgu yapar. 150°C'nin üzerindeki hidrokarbonlar veya toksik hizmetler için API 610 uyumluluğu genellikle zorunludur.

Geleneksel sızdırmaz pompalar yerine manyetik tahrikli pompalar ne zaman tercih edilmelidir?

Manyetik tahrikli petrokimya pompası sıfır emisyon gereklilikleri, toksik veya kanserojen sıvılar (benzen, hidrojen sülfür), sızıntının ekonomik kaybı temsil ettiği pahalı proses sıvıları veya hava girişinin ürünü kirlettiği vakum hizmetleri için seçim yapılır. Sınırlamalar arasında %85-95 verimlilik (geleneksel pompalar için %95-98'e karşılık), manyetik malzeme seçimine dayalı sıcaklık kısıtlamaları (NdFeB için 150°C, SmCo için 350°C) ve kuru çalıştırıldığında yıkıcı arıza modu yer alır. Başlangıç ​​sermaye maliyetleri, contalı alternatiflere göre %30-50 daha yüksektir, bu da conta bakımının ortadan kaldırılması ve çevresel uyumlulukla doğrulanır.

Yüksek klorürlü petrokimya ortamları için malzemeleri nasıl seçerim?

Malzeme seçimi Çukurlaşma Direnci Eşdeğer Sayısının (PREN = %Cr 3,3×%Mo 16×%N) hesaplanmasını gerektirir. 60°C'nin altındaki sıcaklıklarda 1.000 ppm'nin altındaki klorür konsantrasyonları için 316L (PREN ~24) yeterlidir. Orta düzeydeki klorürler (1.000-10.000 ppm) 2205 dubleks (PREN 35) veya 904L süper ostenitik (PREN 34) gerektirir. 10.000 ppm klorürü aşan zorlu ortamlar veya 100°C'nin üzerindeki sıcaklıklar, 2507 dubleks (PREN 40), Hastelloy C-276 (PREN 65) veya titanyum gerektirir. Yüksek sıcaklık proses pompası üreticisi belgeler, dönen düzeneklerdeki çift yönlü paslanmaz çelik bileşenler için sürtünme direncini doğrulamalıdır.

Doğru şekilde belirlenmiş petrokimya pompaları için hangi bakım aralıkları beklenmelidir?

48-60 aylık ortalama onarımlar arası süre (MTBR) hedeflerine, uygun spesifikasyon ve işletimle ulaşılabilir. Kritik faktörler arasında en iyi verimlilik noktasının %80-110'u dahilinde çalışmak, NPSH marjlarını 1,5 metrenin üzerinde (veya NPSHA > 1,3×NPSHR) korumak, titreşim hızlarını ISO 10816'ya göre izlemek ve API 682 uyumlu conta destek sistemlerini uygulamak yer alır. ANSI kimyasal pompa tamir parçaları Kullanılabilirlik ve standardizasyon, özel API 610 üniteleri için onarım sürelerini 48-72 saate kıyasla 8-24 saate düşürür. Titreşim analizi ve termografiyi kullanan kestirimci bakım, yıkıcı arızaları önler.

Satın alma sırasında pompa verimliliği garantilerini nasıl doğrularım?

Üreticinin tesisinde ISO 9906 Derece 1 (daha yüksek hassasiyet) veya Derece 2 (standart kabul) uyarınca tanıklı performans testi yapılmasını zorunlu kılın. Test, kapatmadan salgıya kadar tüm çalışma aralığını kapsamalı; basma yüksekliği, akış, güç, NPSH gereklilikleri ve titreşim seviyelerini doğrulamalıdır. API 610'a göre kabul edilebilir toleranslar şunları içerir: BEP'te kafa ±%3, verimlilik %0 negatif tolerans (garantiden azalma yok) ve NPSHR %0 (garantiden artış yok). %1'lik verimlilik eksikliği başına pompa fiyatının %0,5-1,0'ını belirten nakdi tazminat maddelerini ekleyin. için kimya tesisi için santrifüj pompa uygulamalarda, doğru işletme maliyeti projeksiyonları için motor ve iletim kayıpları dahil olmak üzere kablodan suya verimlilik talep edin.
