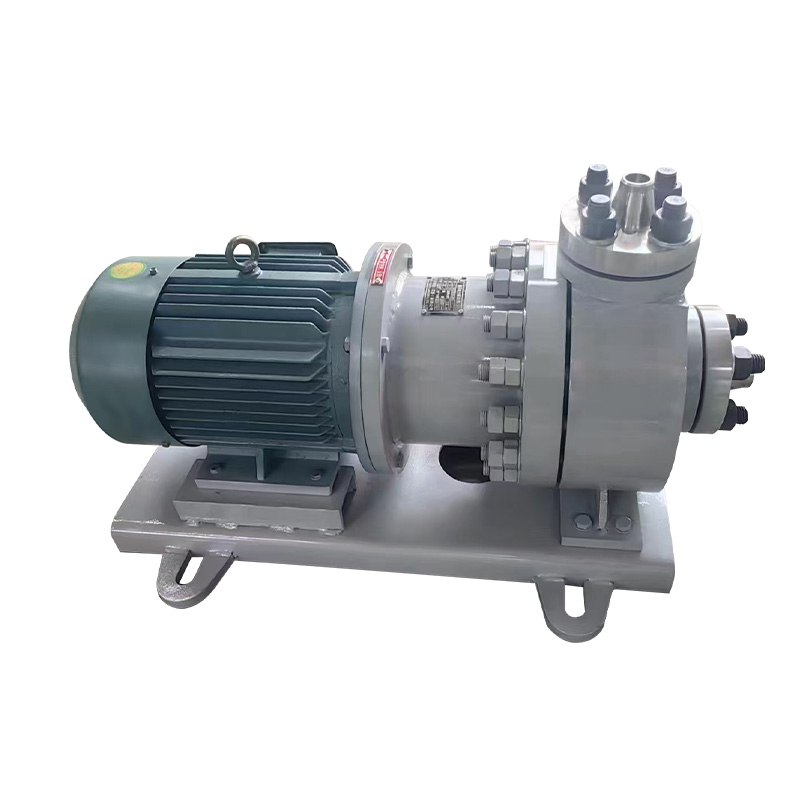

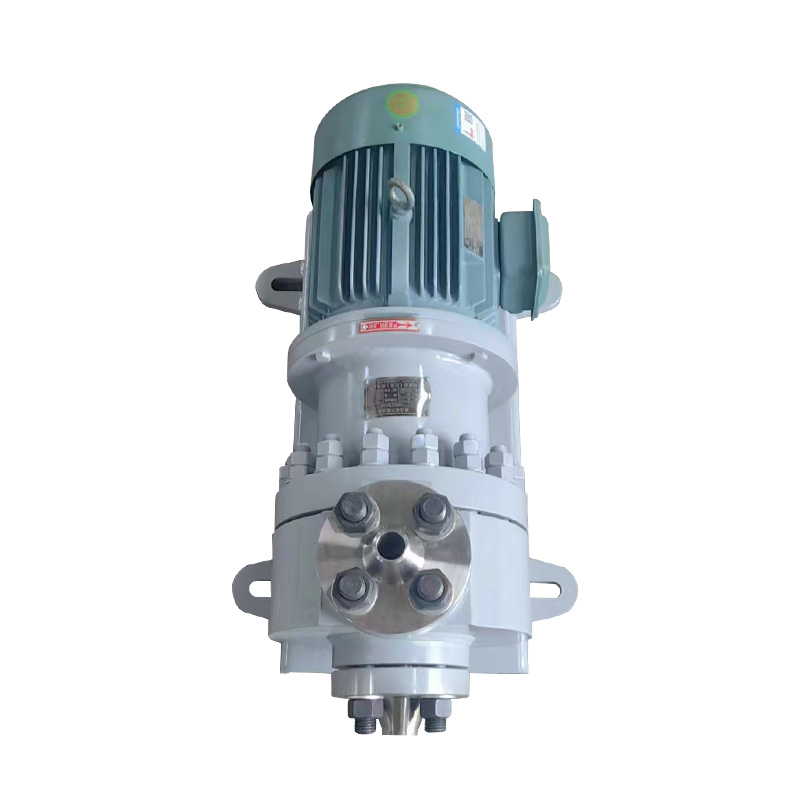

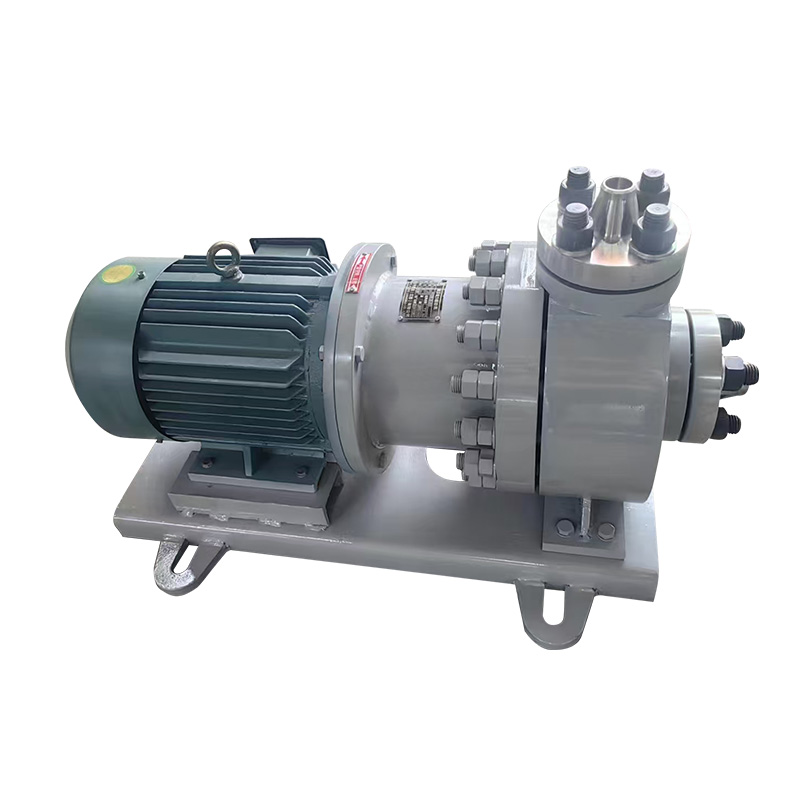

HMD serisi manyetik tahrik pompaları, nominal performans ve kurulum boyutları ISO-2858 ve ISO-3661 ulusal standartlarını benimser. Uluslararası standartlara göre tasarlanmış ve üretilmiştir.
Yapısal ilkeler ve özellikler:
Manyetik şanzıman, şaft contası yok, kesinlikle sızıntı yok. Mıknatıs, Samaryum Kobalt Alaşımlı Mıknatıs çeliği ve yeni bir manyetik devre yapısı kullanır. Tekerikamikasyon ve soğutma devreleri, yatakların iyi soğutulmasını ve yağlanmasını sağlar. Pompanın akış gönderen parçalarının malzemeleri ihtiyaçlara göre ayrı olarak seçilebilir. 0CR18ni9, 1CR18ni9Ti, 1CR18ni12, Mo2Ti, Titanyum alaşımı, nikel bazlı alaşım, vb. Mükemmel korozyon direncine sahiptir. Pompanın girişine, pompaya mükemmel kavasyon önleme performansı veren rulman braketi yoktur. Pompa gövdesi dövülür ve izolasyon manşonu, daha iyi manyetik geçirgenliğe sahip Hastelloy C276 malzemesinden yapılmıştır. Ayrıca manyetik girdap akımlarının neden olduğu ısıyı daha iyi azaltabilir ve 250 kg'lık bir basınç testi geçirebilir. Kayar yataklar, burçlar ve itme pulları için tungsten karbür kullanıyoruz. Sertliği sadece silikon karbür ile karşılaştırılabilir değil, aynı zamanda silikon karbür kadar kırılgan ve çatlaması kolay değildir. Pompayı çok iyi başlatmanın neden olduğu dürtüye direnebilir.
HMD tipi manyetik tahrik santrifüj pompasının ana bileşenleri, pompa gövdesi, pervane, iç manyetik rotor, izolasyon manşonu, dış manyetik rotor, şaft, kayma yatak, yatak koltuğu, deşarj çıkışı, deşarj çıkışı dikey olarak yukarı doğru, itici bir yapıdır ve motor doğrudan sürücüdür. Manyetik çizgiler, iç manyetik rotorun izolasyon manşonundan birlikte dönmesini sağlar. Koaksiyel pervane birlikte döner. Dönmeye başlar, böylece sıvıyı emme portuna emer ve deşarj portundan boşaltılır. Özel olarak tasarlanmış yağlama ve soğutma devresi, yüksek basınçlı sıvının kayar yatakları ve itme yataklarını yağlamak ve sürtünme ısısı ve manyetik girdap akımı ısısını almak için kendi başına dolaşmasına izin verebilir. Arka kapı açıklığı için pompa yapısal form kolay bakım ile karakterizedir.
